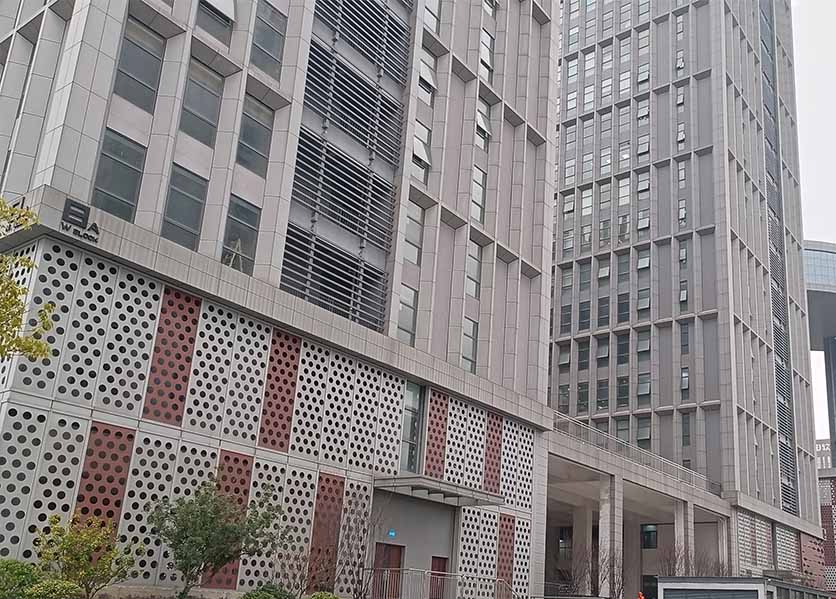

沈阳智锐高新产业园远传水表系统

  该方案通过“有线+无线”混合组网模式，兼顾稳定性与灵活性RS-485有线传输‌方案适用于水表集中安装场景，水表通过手拉手接线方式连接起来，末端接入4G集中器实现数据回传，支持Modbus、DL/T645协议，通信速率达1200bps以上，另外分散的大口径水表(DN100,DN80,DN65等)采用4G远传抄表系统‌。

  一、硬件改造‌

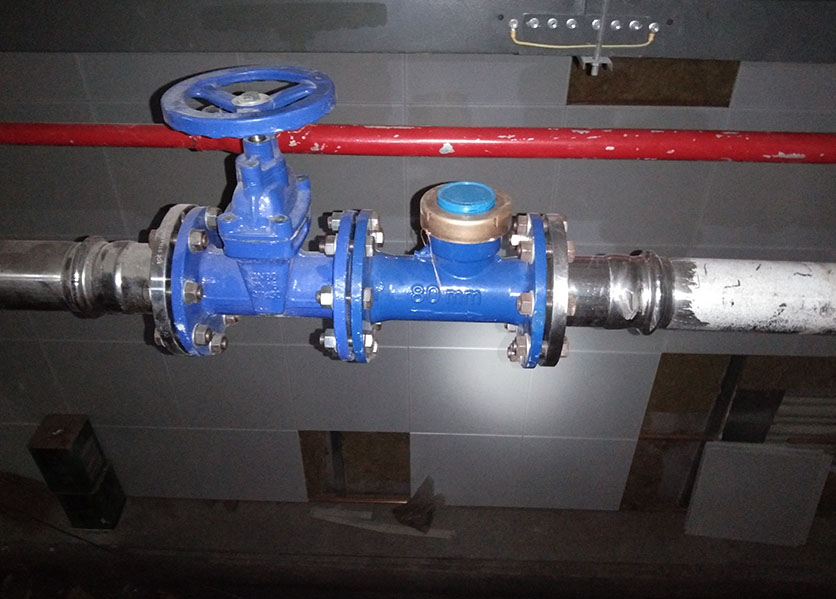

  水表终端‌：选用光电RS-485接口的远传水表表(如DL/T645-2004协议)，保留原有设备的同时降低硬件成本‌。

  集中器部署‌：每台集中器管理32台水表,模块化设计减少表计配套成本，支持GPRS/4G/以太网回传‌。

  二、通信网络搭建

  手拉手接线‌：采用双绞屏蔽线连接水表RS-485接口，单总线长度≤1200米，避免星形拓扑以减少信号衰减。

  抗干扰设计‌：加装终端电阻(120Ω)和浪涌保护器，确保钢筋混凝土环境下通信成功率≥98%。

  软件平台功能

  数据采集与处理‌

  实时抄读‌：时序数据库(如InfluxDB)存储电表电压、电流、功率等参数，支持每秒千级并发采集‌。

  异常监测‌：自动识别漏电、超限用电(如功率超阈值)并触发APP报警，生成工单推送至运维人员‌。

  用户交互与计费‌

  移动端查询‌：通过小程序/APP展示实时电量、历史账单及节能建议，支持分时电价与阶梯计费‌。

  ‌自动对账‌：对接物业管理系统生成电子账单，支持微信/支付宝在线支付，误差率≤0.1%‌。

  希望老王今天讲的远传水表系统对您有所帮助，如您有任何疑问，欢迎致电：18075148525。
