长沙经开区丽奥工厂能耗监测系统

    长沙经济技术开发区丽奥科技有限公司现有三个配电室，分布在不同地点，现对工厂每个配电室现有的多功能智能电表、三相电度表、变压器温控装置等进行实时采样，进行工厂能耗实时监测。

  三个配电室详细情况：

    (1)中心配电间：高压柜 高压配电柜采样点 6个(两处地方需实现双向计量)。低压柜 低压柜采样点 26个、变压器温控采样点 1个；

    (2)洗衣粉车间配电室：低压柜采样点 20个；

    (3)工业地产配电室：高压柜采样点 3个、低压柜采样点 21个变压器温控采样点 2个。

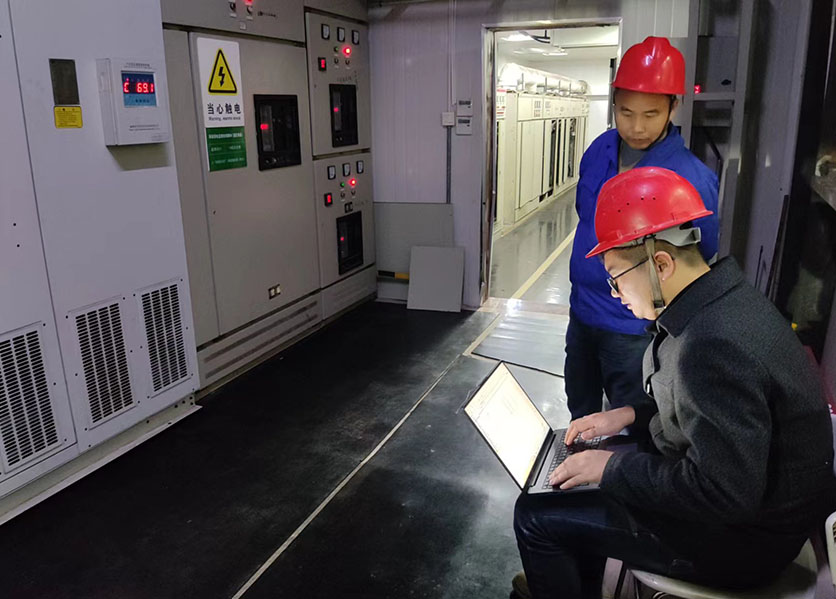

    现场图片

    厂方要达到的目的和要求

    1、变压器监控

    通过对台区低压总表和变压器温控器的监控，实时掌握变压器各项测量及变压器损耗电量。

    (1)瞬时值：相电压、线电压、分相/总电流、有功功率、无功功率、视在功率、负荷率、功率因数、月最大需量及发生时间；

    (2)电量值：分时正向/反向有功总，分时正向/反向无功总；

    (3)温度：分相绕组温度。

    2、能耗监测

    通过监测各计量电能表、三相多功能智能电表，对各线路运行参数的进行在线工厂能耗监测系统管理，实现远程监测、数据查询、信息推送等功能。

    (1)瞬时值：电压、电流、有功功率、无功功率、功率因数、尖峰平谷电量、月最大需量及发生时间；

    (2)电量值：正向/反向有功总，正向/反向无功总；

    (3)瞬时值每分钟监测1次，电量值每15分钟监测一次或累计计算1次。能计算各条线路的电量值。

    3、报警功能

    (1)通过实施监测变压器温度，能对变压器超过设定温度进行实时报警，(三处配电室变压器)；

    (2)对供电公司10KV进线回路电压、电流、负荷进行实时监测，对超过设定负荷进行实时报警。(中心配电间进线回路)；

    (3)所有报警需有报警历史记录，实时报警能通过电脑随机带的扬声器发出声音。

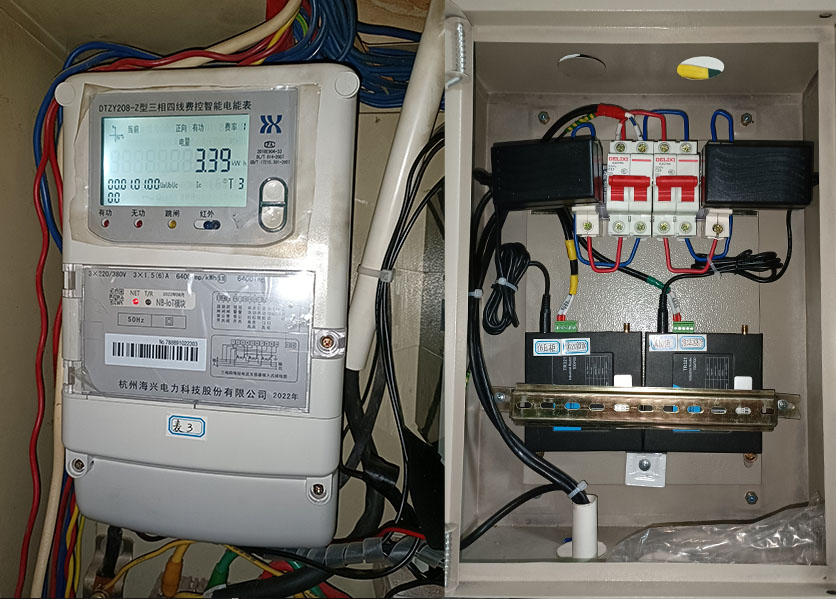

    我公司采用红外远程抄表对10KV高压侧回路采集数据，低压回路采用485抄表方案，通过以太网上传云平台，很好的解决了工厂能耗系统管理的需求。

     希望老王今天讲的工厂能耗系统管理对您有所帮助，如您有任何疑问，欢迎致电：18075148525。
