湖南工商大学泓雅公寓建筑能耗监测

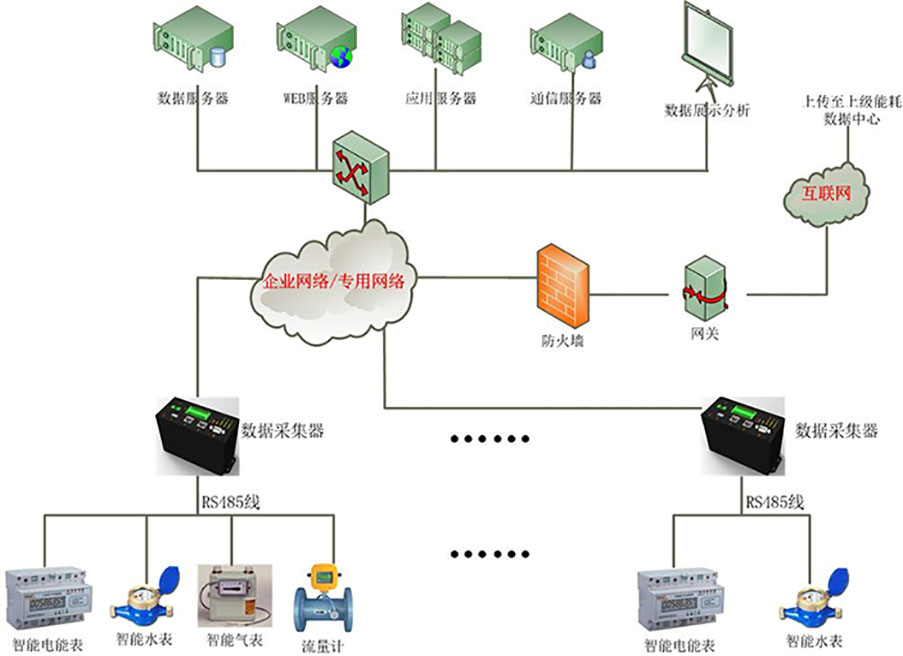

  湖南工商大学泓雅公寓建筑能耗监测系统组成如下图

  硬件系统配置如下

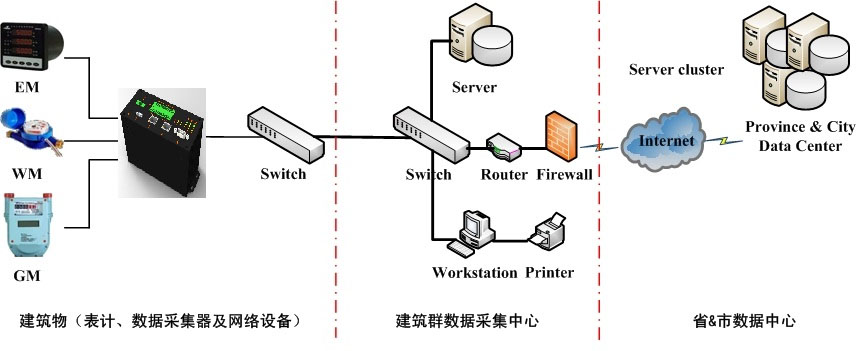

  系统硬件组成包括：前端表计(电表、水表、气表等)、能耗数据采集器等设备。建筑能耗监测硬件系统连接如图所示：

  《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》明确提出了能耗监测系统由数据采集子系统、数据中转站和数据中心组成。

  数据采集子系统由监测建筑中的各计量装置、数据采集器和数据采集软件系统组成。数据中转站接收并缓存其管理区域内监测建筑的能耗数据，并上传到数据中心。数据中心接收并存储其管理区域内监测建筑和数据中转站上传的数据，并对其管理区域内的能耗数据进行处理、分析、展示和发布。数据中心分为部级数据中心、省(自治区、直辖市)级数据中心和市级数据中心。市级和省(自治区、直辖市)级数据中心应将各种分类能耗汇总数据逐级上传。部级数据中心对各省(自治区、直辖市)级数据中心上报的能耗数据进行分类汇总后形成国家级的分类能耗汇总数据，并发布全国和各省(自治区、直辖市)的能耗数据统计报表以及各种分类能耗汇总表。

  其中，数据采集器是系统的核心，也是建筑能耗监测系统需要重点解决的关键技术。根据《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》、《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》、《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维护技术导则》的要求，数据采集器是在一个区域内进行电能或其它能耗信息采集的设备。它通过信道对其管辖的各类表计的信息进行采集、处理和存储，并通过远程信道与数据中心交换数据。
